型號：LSQ-315 氣動快速接頭（碳鋼）

產品詳情

描述：

LSQ-315 氣動快速接頭（碳鋼）
→產品描述：有效通徑7.5毫米，日本標準
→技術優勢：超大流量閥，單手操作。
→產品應用：氣動工具，汽車工業，壓縮空氣，工程配套。
→互換性：日東(NITTO)HI-COUPLA系列,希恩(CEJN)315系列利達時(RECTUS)13KA系列。
→工作壓力：1.6Mpa
→工作溫度：-20℃+120℃

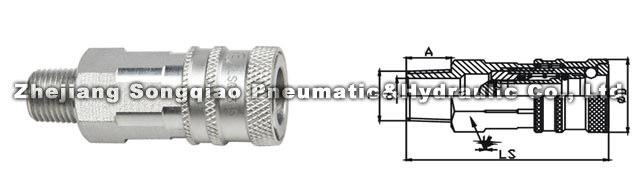

PART NO.	LS	￠D	HEX1	A	T	d
LSQ-315-02SM	62.8	23.3	20	13	ZG1/4	￠7.8
LSQ-315-03SM	60.8	23.3	20	13	ZG3/8	￠11.3

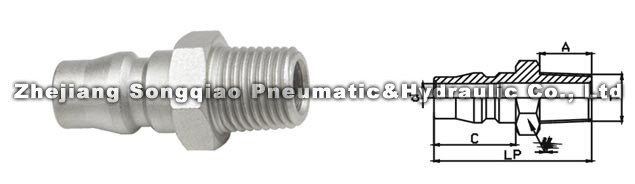

PART NO.	LP	C	HEX1	A	T	d
LSQ-315-02PM	39.5	20.5	17	13	ZG1/4	￠7.5
LSQ-315-03PM	40	20.5	17	13	ZG3/8	￠7.5

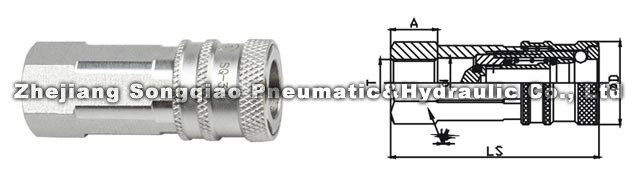

PART NO.	LS	￠D	HEX1	A	T	d
LSQ-315-02SF	57.7	23.3	20	13	G1/4	￠14
LSQ-315-03SF	57.7	23.3	22	12	G3/8	￠14

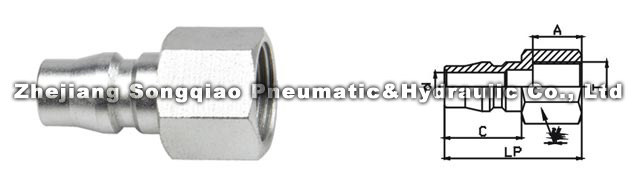

PART NO.	LP	C	HEX1	A	T	d
LSQ-315-02PF	36.5	20.5	17	13	G1/4	￠7.5
LSQ-315-03PF	36.5	20.5	19	13	G3/8	￠7.5

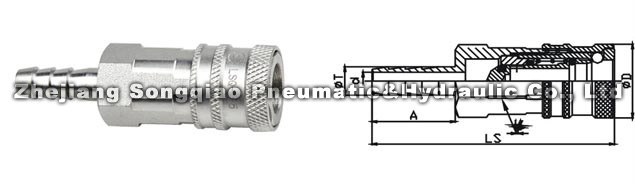

PART NO.	LS	￠D	HEX1	A	￠T	d
LSQ-315-01SH	67.7	23.3	20	20	7	￠4
LSQ-315-02SH	72.7	23.3	20	25	9	￠5.5
LSQ-315-03SH	72.7	23.3	20	25	11	￠7.5

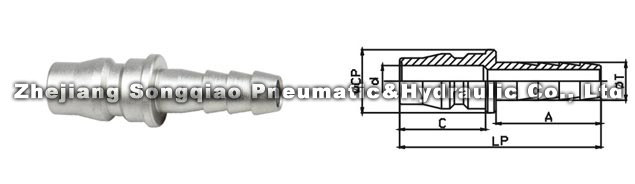

PART NO.	LP	D	￠ CP	A	￠ T	d
LSQ-315-01PH	43	20.5	15	20	7	￠ 7.5
LSQ-315-02PH	48	20.5	15	25	9	￠ 7.5
LSQ-315-03PH	48	20.5	15	25	11	￠ 7.5
